Robot d'emmotllament RBR610
Descripció
Paràmetres tècnics
Introducció del robot d'emmotllament RBR610
Front-end d'alta prVersió de protecció especialment dissenyada per a màquines de vidre, rectificadores planes, màquines de gravat i fresat i altres màquines eina. El robot d'emmotllament per injecció RBR610 està dissenyat per suportar qualsevol direcció d'esprai d'aigua o immersió d'aigua, i el grau de protecció de la part frontal del braç té una classificació IP67.
La nova generació de braç robotitzat RBR610, basat en la sèrie BR, s'optimitza i s'actualitza encara més, amb una velocitat més ràpida, una capacitat de càrrega més forta i un grau de protecció més alt.
Avantatges del robot d'emmotllament
1. Alt nivell de protecció: l'extrem frontal del braç del robot és de fins a IP67, que pot fer front a entorns de treball dur com ara altes temperatures a la màquina d'emmotllament per injecció.
2. Pes lleuger: el robot només pesa 61 kg, molt més lleuger que un robot amb la mateixa càrrega. Així que es pot penjar fàcilment per encavalla si és necessari.
3. Espai d'ocupació petit menys de 0,06㎡
4. Flexible i més eficient: el robot d'emmotllament per injecció BR610 pot arribar a la ubicació designada mitjançant la rotació interna i externa, fent que el moviment de viatge sigui més flexible i eficient.
Braç robot d'emmotllament Paràmetres tècnics
Robot industrial | RBR610 | |
Grau de llibertat | 6 | |
càrrega | 10Kg | |
Radi màxim de treball | 1310 mm | |
Repetibilitat | ±0,05 mm | |
Gamma de moviment | J1 | ± 155 graus |
J2 | -178 grau /-2 grau | |
J3 | +120 /+420 grau | |
J4 | ± 190 graus | |
J5 | ± 150 graus | |
J6 | ± 360 graus | |
Velocitat nominal | J1 | 3,56 rad/s, 204 graus/s |
J2 | 3,05 rad/s, 175 graus/s | |
J3 | 4,19 rad/s, 240 graus/s | |
J4 | 5,48 rad/s, 314 graus/s | |
J5 | 4,19 rad/s, 240 graus/s | |
J6 | 8,38 rad/s, 480 graus/s | |
Velocitat màxima | J1 | 4,19 rad/s, 240 graus/s |
J2 | 4,36 ad/s, 250 graus/s | |
J3 | 5,23 rad/s, 300 graus/s | |
J4 | 6,84 rad/s, 392 graus/s | |
J5 | 5,23 rad/s, 300 graus/s | |
J6 | 10,46 rad/s, 600 graus/s | |
Moment d'inèrcia admissible | J6 | 0,15 kg㎡ |
J5 | 0,42 kg㎡ | |
J4 | 0,42 kg㎡ | |
Parell admissible | J6 | 12,7 Nm |
J5 | 20,4 Nm | |
J4 | 20,4 Nm | |
Entorn aplicable | Temperatura | 0-45 grau |
Humitat | 20%-80% | |
Altres | Eviteu el contacte amb gasos i líquids inflamables, explosius o corrosius. Mantenir allunyat de fonts de soroll electrònic (plasma). | |
Longitud del cable de l'instructor | 8 metres | |
Longitud de connexió carrosseria-armari | 3 metres | |
Paràmetres d'E/S | Quantitat digital: 32 d'entrada, 31 de sortida | |
Capacitat de la bateria | 3 kVA | |
Potència nominal | 2,4 kW | |
Tensió nominal | Monofàsica AC220V | |
Corrent nominal | 13A | |
Grau de protecció corporal | IP54, l'extrem frontal del braç IP67 | |
Mètode d'instal·lació | Instal·lació a terra, instal·lació inversa, instal·lació lateral, instal·lació en direcció arbitrària | |
Pes corporal | 61 kg | |
Grau de protecció de l'armari de control | IP53 | |
Mida de l'armari de control | 500 (ample) x 270 (gruix) x 530 (alt) - dempeus i ajagut | |
Pes de l'armari de control | 38KG | |
Gamma de viatge de braç robot d'emmotllament per injecció
Casos d'aplicació deRobot d'injecció
Robot d'emmotllament amb armadura per a la línia de producció d'automatització

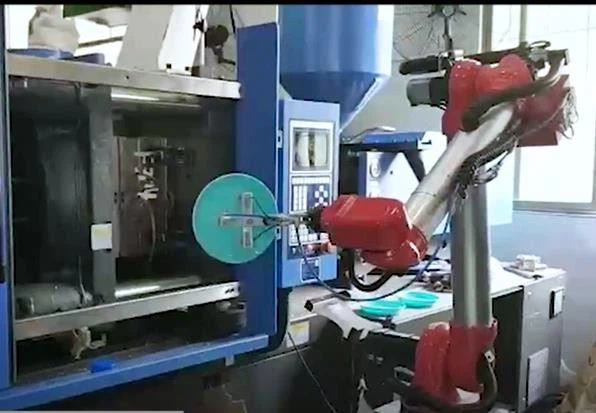

Robot d'emmotllament per injecció per a la càrrega i descàrrega d'emmotllament per injecció de plàstics
Vídeo perRobot d'emmotllament per injecció RBR610
